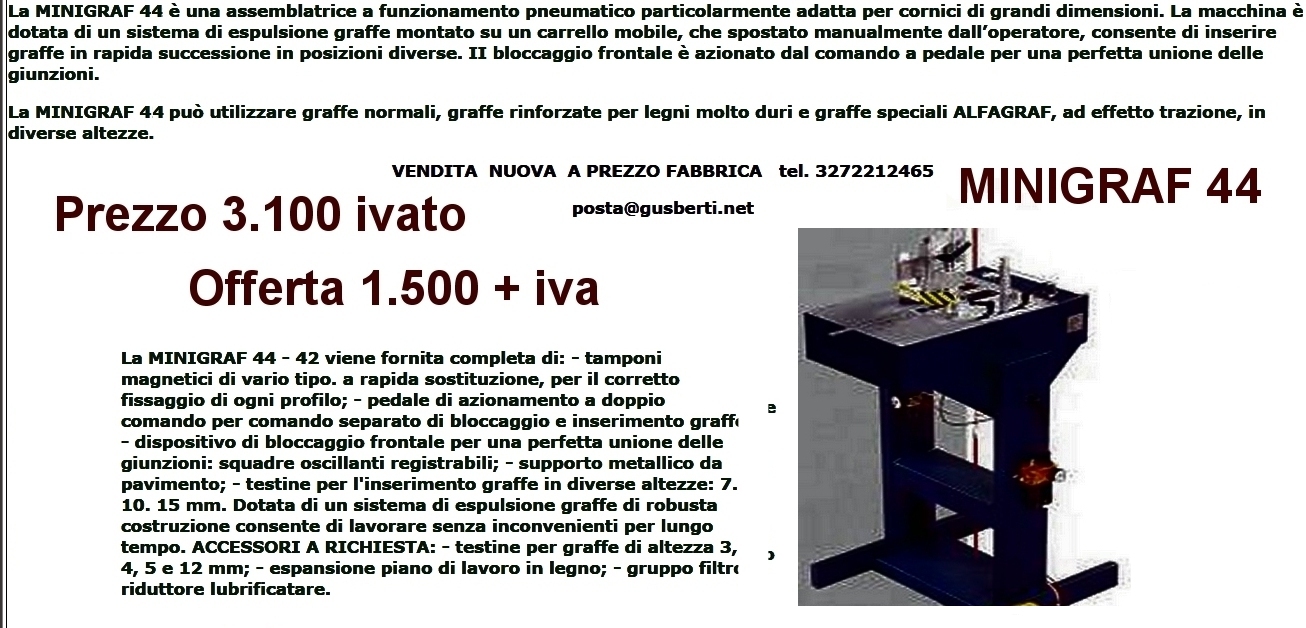

MINIGRAF
44 ALFAMACCHINE
Per lavorazioni accurate di cornici anche di grosse
dimensioni
La MINIGRAF 44 è una
assemblatrice a funzionamento pneumatico
particolarmente adatta per cornici di
grandi dimensioni. La macchina è dotata
di un sistema di espulsione graffe
montato su un carrello mobile, che
spostato manualmente dall’operatore,
consente di inserire graffe in rapida
successione in posizioni diverse. II
bloccaggio frontale è azionato dal
comando a pedale per una perfetta unione
delle giunzioni.
La MINIGRAF 42 può
utilizzare graffe normali, graffe
rinforzate per legni molto duri e graffe
speciali ALFAGRAF, ad effetto trazione,
in diverse altezze.
|
VENDITA NUOVA A PREZZO FABBRICA
tel.
3272212465
posta@gusberti.net
La MINIGRAF
44 - 42 viene fornita completa
di: - tamponi magnetici
di vario tipo. a rapida
sostituzione, per il
corretto fissaggio di
ogni profilo; - pedale di
azionamento a doppio
comando per comando
separato di bloccaggio e
inserimento graffe -
dispositivo di bloccaggio
frontale per una perfetta
unione delle giunzioni:
squadre oscillanti
registrabili; - supporto
metallico da pavimento; -
testine per l'inserimento
graffe in diverse altezze:
7. 10. 15 mm. Dotata di
un sistema di espulsione
graffe di robusta
costruzione consente di
lavorare senza
inconvenienti per lungo
tempo. ACCESSORI A
RICHIESTA: - testine per
graffe di altezza 3, 4, 5
e 12 mm; - espansione
piano di lavoro in legno;
- gruppo filtro riduttore lubrificatare.
|
|
|

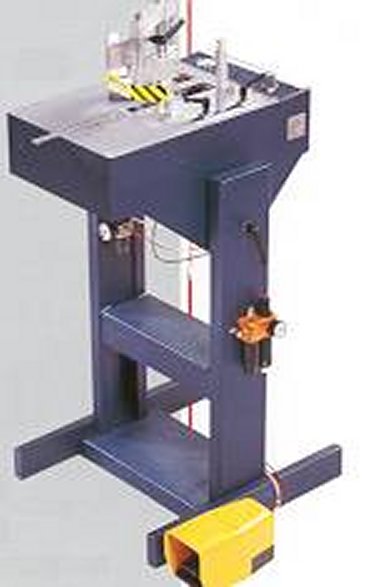

MINIGRAF 44
42 is a frame assembling machine
particularly suitable with medium and
large dimension frames.
Designed to satisfy handcaft frame
manufacturing needs, when it is required
a frequent and a quick size adjustment
intended for small working environments.
In fact machine is equipped with a floor
stand that allows the operator to work in
tilted position from machine front or
rear side.
Minigraf 44 is equipped with a V-nail
driver assembled on a movable carriage
manually controlled by the operator that
allows a quick inserting of V-nails in
several positions. The horizontal
clamping is controlled by a foot pedal to
have perfect mouldings joint.
The MINIGRAF 44 can use special ALFAGRAF
V-nails with “Pulling Power”
effect. The machine is supplied complete
of:
- fixed or magnetical L shaped pressure
pads suitable with every profile;
- dual function foot operating pedal for
separate moulding’s horizontal and
vertical
clamping;
- horizontal clamping device to hold the
mitres tightly together and create a
perfect joint;
- pneumatic loading valve to open the V-nails
magazine for quick charging;
- brake on position to insert V-nails
easily everywhere along the joint also in
tilted position of every shaped profile;
- pneumatic balancing of carriage weight
to operate easily in a tilted position;
- adjustable tilting fences;
- floor stand;
- nail heads in sizes: 7, 10, 15 mm
- air filter Iubricator
OPTIONS AVAILABLE:
- Nail heads in sizes: 3, 4, 5 and 12 mm;
- Working bench extension;
- Special fixed fence for hexagons and
for octagons;
- Soft moulding clamp device to adjust
the air pressure during the several work stages.
|
